秸稈顆粒機結構及原理圖
工作原理:秸稈顆粒機是采用電機直聯方式運轉,電動機通過齒式聯軸器與減速機軸聯接,經過90°變向,臥式電機傳動立式鑄件空心轉運主軸,主軸再帶動壓輥 碾壓模具的內表面完成壓制過程。
秸稈顆粒機結構圖及原理

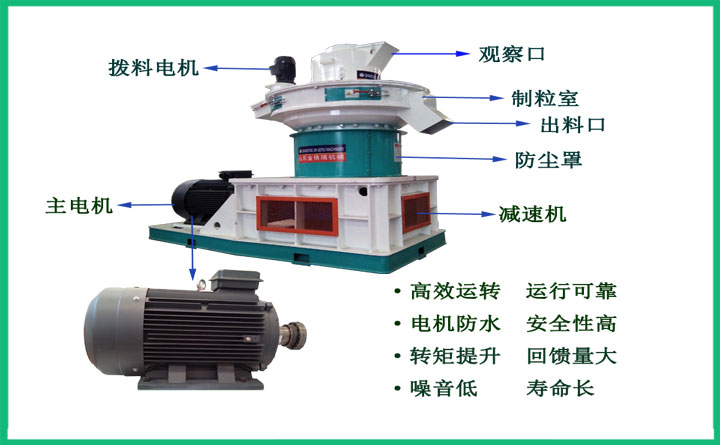

(一)、產品結構: 立式環模秸稈顆粒機由顆粒機機座、大型減速機箱、軸承室、進料罩、出料部分、電機、壓輥總成、模具等構成。
(二) 工作原理:秸稈顆粒機是采用電機直聯方式運轉,電動機通過齒式聯軸器與減速機軸聯接,經過90°變向,臥式電機傳動立式鑄件空心轉運主軸,主軸再帶動壓輥 碾壓模具的內表面完成壓制過程。工作時生物質秸稈原料由進料口垂直落入,經過壓輪的旋轉使物料連續均布在模具內腔表面(壓輥與模具的接觸立面),在壓輥的 碾壓下粉狀物料穿過模具的孔(均布在模具內表面的孔)。此過程物料受到高壓、高溫的作用,產生物理變化或適當?shù)幕瘜W變化(根據物料),促使粉狀物料形成不 斷加長的圓柱狀實心體,再由斷刀切斷顆粒,從出料口排出,至此顆粒的壓制過程完成。
一、榮獲16項國家專利技術,制造工藝精良,產品質量有保證;
二、采用高精度漸開線圓柱斜齒齒輪直接傳動,傳動效率高;
三、模具立式雙層,提高利用效率,減少成本,性價比高;

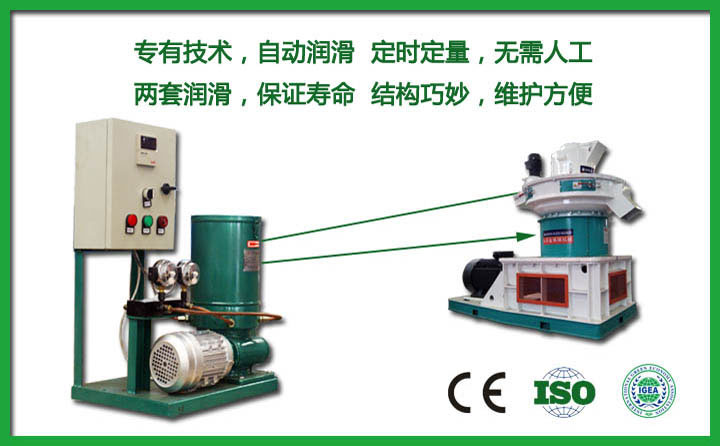

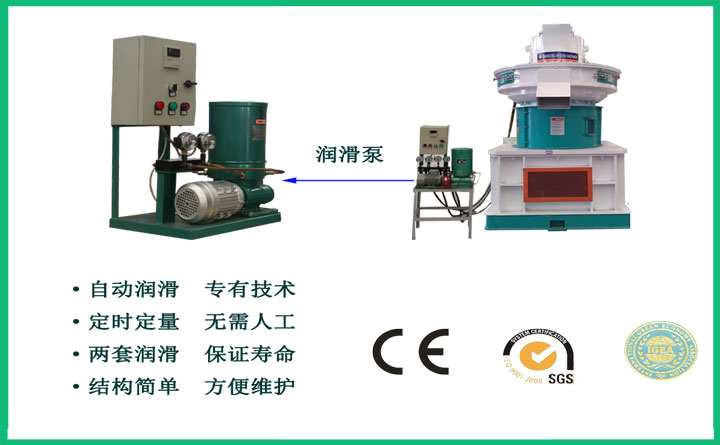

四、無需停機,整機實現24小時全自動間歇式潤滑,延長設備易損件壽命;
我們具有多年機械制造經驗,國際綠色經濟協會常委單位,擁有完善的售后服務體系,承諾提供好的產品和服務。
