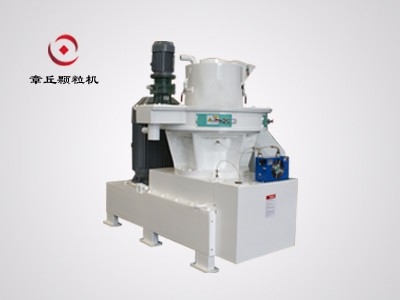

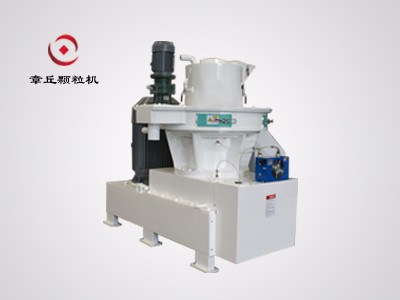

470W鋸末顆粒機結構簡圖

原材料：各種類型木材，木材下腳料、鋸末、刨花等

車間實拍圖：

構造說明：

    鋸末顆粒機主要由喂料器、調質器、顆粒制造器、調節機構及潤滑系統組成。喂料器由電磁調速電機、減速器、聯軸器、絞龍軸及絞龍殼體等組成。調速電機是由變頻電機和減速器組成，它與變頻器配合使用，通過變頻器控制調速電機，可改變其輸出轉速。喂料絞龍由絞龍殼體、絞龍軸和帶座軸承等組成，由可調速電機通過聯軸器帶動絞龍軸。調質器由電機、傳動機構、調質轉子和殼體、加蒸汽口等部分組成。其功能是注入蒸汽，將配合粉料調質到一定的溫度和濕度后送入制粒室制粒。調質器殼體由不銹鋼制成。

工作原理：

    鋸末顆粒機主要由主電機、傳動機構、轉子、環模、壓輥、刮刀、切刀組件及機身和門等組成。經調質器調質的物料，由旋轉喂料錐和前板上兩個偏轉刮刀將料均勻地送入兩個壓輥與環模組成的壓制區，通過環模和壓輥兩個相對旋轉件對粉料逐漸擠壓而擠入環模中成型，并不斷向外端擠出，由切刀把成型顆粒切成需要的長度，最后成型顆粒排出機外。

產品獨特優勢：

a、操作簡單，自動化程度高，用工少。

b、物料適應性強，原料可以用鋸末、木屑，同樣適應于像農作物秸稈等各種生物質原料的成型。

c、雙壓輥制粒室：雙壓輥制粒使產量更高，顆粒成型率更好。

d、整機傳動部分選用高品質軸承和油封，確保傳動高效、穩定、噪聲低。

e、獨立進料系統：進料更均勻，不容易起拱；環形模具，立向結構，利于制粒室散熱降溫。

f、從材質、熱處理等工藝上加強主要工作部位的工作強度，從而達到生物質顆粒的制粒要求。

g、采用高精度齒輪傳動，環模采用快卸式抱箍型，效率比相對皮帶傳動型提高，高精度齒輪傳動，選用高品質軸承，確保傳動高效、穩定、噪音低。

h、性價比高，在同類設備的基礎上，提高了該機的科技含量和功能，在價格上充分考慮了廣大用戶的承載能力，尤其是農民朋友在加工上的成本。

i、可信賴、有保障，公司全程提供生產線整套技術支持，采取分區域一對一的服務模式，售后服務團隊24小時提供服務，確保我們每一位客戶均能正常生產。

j、獨立的變頻裝置，保證主機能效最大化，產品成型率高，壓輪自動調節功能，利用推力軸k、承雙向旋轉的原理自動調節壓力角度,使物料不擠團、不悶機,保證出料成型的穩定。

k、獨立油路冷卻系統，機箱油路獨立油泵風冷，有利于降低機箱溫度；外部旋風冷卻吸風系統，吸收熱量及工作中產生的粉塵，并可以繼續循環使用，壓輥、主軸等潤滑部位采用自動供油泵，實現自動供油保證運轉潤滑和降溫，可實現不停機自動潤滑，極大地提高了壓輥的使用壽命。

國內外客戶來我廠參觀考察

我公司有完善的售后跟蹤服務體系，確?？蛻舢a(chǎn)品正常使用：

1、設備送達指定地點后，我方工程師立刻進行設備的安裝調試工作，確保設備按要求立刻投入生產，不會耽誤客戶生產要求。

2、公共設備工程師會對客戶員工進行全方位免費技術培訓，包教包會，保證讓客戶公司員工真正熟練操作設備。

3、自購買設備之日起，如設備出現自身質量問題，我公司1年內免費保修（因人為操作不當引起的事故除外）。
